Studie

Wie reagieren Zähne auf Kaubelastungen im Nanobereich?

Während sich die Forschung zum Thema Zahnabnutzung bisher auf Effekte in größeren Maßstäben konzentriert hat, sind die Reaktionen der Zähne auf die Kaubelastungen im Nanobereich noch nicht intensiv erforscht. In dem Zusammenhang spielt auch die Ätiologie der Schmelzabnutzung und der Bruchfestigkeit eine Rolle.

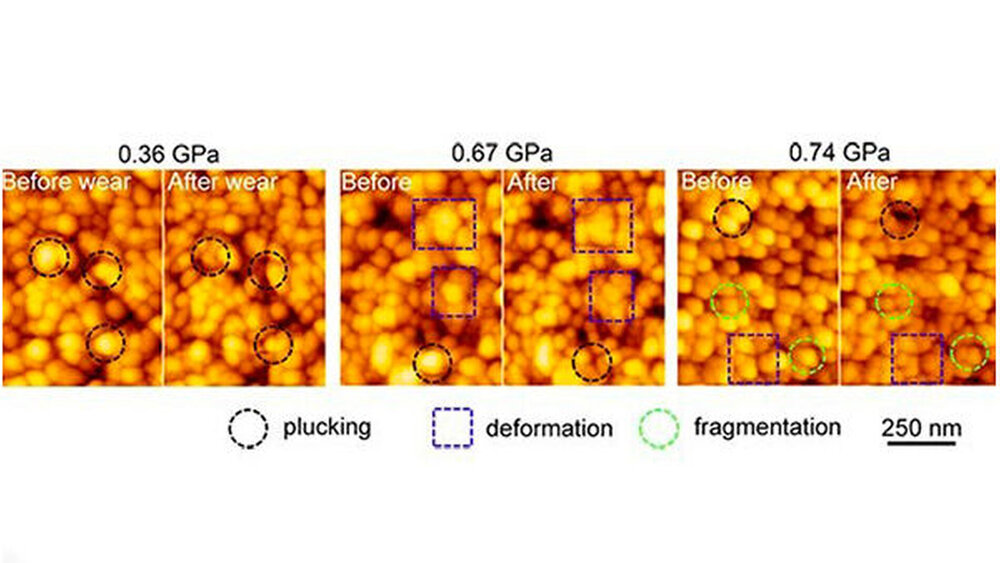

Unterm Hochleistungsmikroskop sieht man, dass Zähne auf Kaubelastungen im Nanobereich je nach Größe und Richtung der Kraft auf drei unterschiedliche Arten auf den Kontaktdruck ansprechen: Zupfen, plastische Verformung und Fragmentierung. University of Arkansas

Um die Auswirkungen des Verschleißes auf die Nanostrukturen des Zahnschmelzes zu untersuchen, hat ein internationales Forscherkollektiv aus China und den USA ein neues Modell für Reaktionen von einzelnen Hydroxylapatit-Nanofasern - die grundlegenden Bausteine ​​des Zahnschmelzes und jedes für sich weniger groß als 1/1000 der Dicke eines menschlichen Haares - auf unterschiedliche Belastungen und Kraftrichtungen entwickelt.

Methode: Dazu wurde mithilfe von Spitzen aus verschiedenen Materialien Druck auf die Oberfläche von Molaren ausgeübt, die im Rahmen einer kieferorthopädischen Therapie extrahiert worden waren. Die Spitze wurde sowohl gegen den Zahnschmelz gedrückt, um den Druck zu simulieren, der durch das Zerkleinern von Nahrung verursacht wird, als auch in kratzender Bewegung über den Zahnschmelz geführt.

Ergebnisse: Im Rahmen der Studie konnte mithilfe von Hochleistungsmikroskopen gezeigt werden, dass die Nanofasern je nach Größe und Richtung der Kraft auf drei unterschiedliche Arten auf den Kontaktdruck ansprechen, mit anderen Worten auf mechanischen Stress mit dreierlei Arten von Zerstörung reagieren:

  1. - „Zupfen“ (trat auf, wenn die Bindungsproteine im Hydroxylapatit voneinander getrennt wurden)
  2. - plastische Verformung
  3. - Fragmentierung (Nanofaserbruch geschieht immer dann, wenn die Stärke von H-Brücken, die kleinere Nanopartikel in Nanokugeln binden, überschritten wird)

Der kritische Kontaktdruck zum Starten des Zupfens ist demnach der niedrigste, gefolgt von plastischer Verformung und schließlich der Fragmentierung. Die Autoren kommen zu dem Ergebnis, dass ein geringerer Kontaktdruck für eine Reaktion mit Scherkräften erforderlich ist, die senkrecht zu den langen Achsen der Nanofasern angewendet werden, als dies bei Kräften der Fall ist, die parallel zu den langen Achsen wirken.

Schlussfolgerung: Aus Sicht der Autoren könnten die Erkenntnisse helfen, die natürlichen Vorgänge der „Grenzflächenchemie“ zwischen den Nanopartikeln zu verstehen, um Biomineralien aller Art auf Anfrage einmal künstlich herzustellen zu können. Unterm Strich kommen die Forscher zu dem Schluss, dass die Nanochemie eine kritische Rolle bei der Reaktion des Zahnschmelzes auf unterschiedliche Kaubelastungen spielt.

Jing Xia, Z. Ryan Tian, Licheng Hua, Lei Chen, Zhongrong Zhou, Linmao Qian, Peter S. Ungar: Enamel crystallite strength and wear: nanoscale responses of teeth to chewing loads Journal of the Royal Society Interface  Published 25 October 2017. DOI:10.1098/rsif.2017.0456

Die Studie im Original finden Sie hier.

17756161761049176103817610391775617 1775618 1761041
preload image 1preload image 2preload image 3preload image 4preload image 5preload image 6preload image 7preload image 8preload image 9preload image 10preload image 11preload image 12preload image 13preload image 14preload image 15preload image 16preload image 17preload image 18preload image 19preload image 20preload image 21preload image 22preload image 23preload image 24preload image 25preload image 26preload image 27preload image 28preload image 29preload image 30preload image 31preload image 32preload image 33preload image 34preload image 35preload image 36preload image 37preload image 38preload image 39preload image 40preload image 41preload image 42preload image 43preload image 44preload image 45preload image 46preload image 47preload image 48preload image 49preload image 50preload image 51preload image 52preload image 53preload image 54preload image 55preload image 56preload image 57preload image 58preload image 59preload image 60preload image 61preload image 62preload Themeimage 0preload Themeimage 1preload Themeimage 2preload Themeimage 3preload Themeimage 4preload Themeimage 5preload Themeimage 6preload Themeimage 7preload Themeimage 8preload Themeimage 9preload Themeimage 10preload Themeimage 11preload Themeimage 12preload Themeimage 13preload Themeimage 14preload Themeimage 15preload Themeimage 16preload Themeimage 17preload Themeimage 18preload Themeimage 19preload Themeimage 20preload Themeimage 21preload Themeimage 22preload Themeimage 23preload Themeimage 24preload Themeimage 25preload Themeimage 26preload Themeimage 27preload Themeimage 28
Bitte bestätigen Sie
Nein
Ja
Information
Ok
loginform
Kommentarvorschau
Kommentarvorschau schliessen
Antwort abbrechen
Ihr Kommentar ist eine Antwort auf den folgenden Kommentar

Keine Kommentare
